Dirigentas |
Paprastas atkaitintas vientisas arba suvytintas vario laidininkas |
|||
|
Izoliacija |
Spalvotas polivinilchloridas (PVC), atsparus karščiui, drėgmei ir liepsnai |
|||
|
Striukė |
Poliamido nailono striukė skirta apsaugoti PVC izoliaciją nuo trinties ir įbrėžimų traukiant per vamzdį |
|||
|
Pakavimas |
ilgiai galimi pagal pageidavimą |
|||
THHN/THWN-2
THHN/MTW/THWN-2/T90 variniai laidininkai daugiausia naudojami aptarnavimo vamzdynams, tiektuvams ir šakų grandinėms komercinėse ar pramoninėse srityse, nurodytose Nacionaliniame elektros kodekse. Naudojamas kaip THHN tipo laidininkas, tinka sausai aplinkai, kurios temperatūra neviršija 90 laipsnių C.
THHN/thn-2 standartas
THHN/THWN-2 atitinka toliau nurodytus reikalavimus
•UL 83
•UL 758
•UL 1063
• ASTM B3, B8 ir B787
|
Dydis |
Dirigentas |
Izoliacija |
Nailono striukė |
apytiksliai Svoris |
||||
|
Nr. iš Laidai |
Laidų skersmuo |
Dirigentas |
Nominalus Storis |
Izoliacijos sk. |
Nominalus Storis |
Bendra Dia. |
||
|
AWG / Kcmil |
Nr. |
Mm |
Mm |
Mm |
Mm |
Mm |
Mm |
kg/km |
|
14 |
1 |
1.63 |
1.63 |
0.39 |
2.41 |
0.11 |
2.63 |
23.4 |
|
12 |
1 |
2.06 |
2.06 |
0.39 |
2.84 |
0.11 |
3.06 |
35.5 |
|
10 |
1 |
2.59 |
2.59 |
0.51 |
3.61 |
0.11 |
3.83 |
56.0 |
|
14 |
7 |
0.62 |
1.86 |
0.39 |
2.64 |
0.11 |
2.86 |
24.5 |
|
12 |
7 |
0.78 |
2.34 |
0.39 |
3.12 |
0.11 |
3.34 |
36.7 |
|
10 |
7 |
0.98 |
2.94 |
0.51 |
3.96 |
0.11 |
4.18 |
57.8 |
|
8 |
7 |
1.24 |
3.72 |
0.77 |
5.26 |
0.13 |
5.52 |
95.5 |
|
6 |
7 |
1.56 |
4.68 |
0.77 |
6.22 |
0.13 |
6.48 |
144.0 |
|
1/0 |
19 |
1.89 |
9.20 |
1.27 |
11.74 |
0.18 |
12.10 |
554.2 |
|
2/0 |
19 |
2.13 |
10.34 |
1.27 |
12.88 |
0.18 |
13.24 |
692.2 |
|
3/0 |
19 |
2.39 |
11.61 |
1.27 |
14.15 |
0.18 |
14.51 |
859.5 |
|
4/0 |
19 |
2.68 |
13.01 |
1.27 |
15.55 |
0.18 |
15.91 |
1067.5 |
|
250 |
37 |
2.09 |
14.20 |
1.53 |
17.26 |
0.21 |
17.68 |
1280.1 |
Sertifikavimas:
Taikymas:
Nailono apvalkalu aptrauktas THHN suvytas kabelis tinkamas naudoti įvairiose srityse, pavyzdžiui:
1. Variklių, skydų ir kitos elektros įrangos sujungimas sausose ir drėgnose vietose
2. Vidaus ir lauko apšvietimas
3. Energijos paskirstymas ir valdymas pramoninėse, komercinėse ir gyvenamosiose patalpose
4.Elektrinių šildymo elementų sujungimas

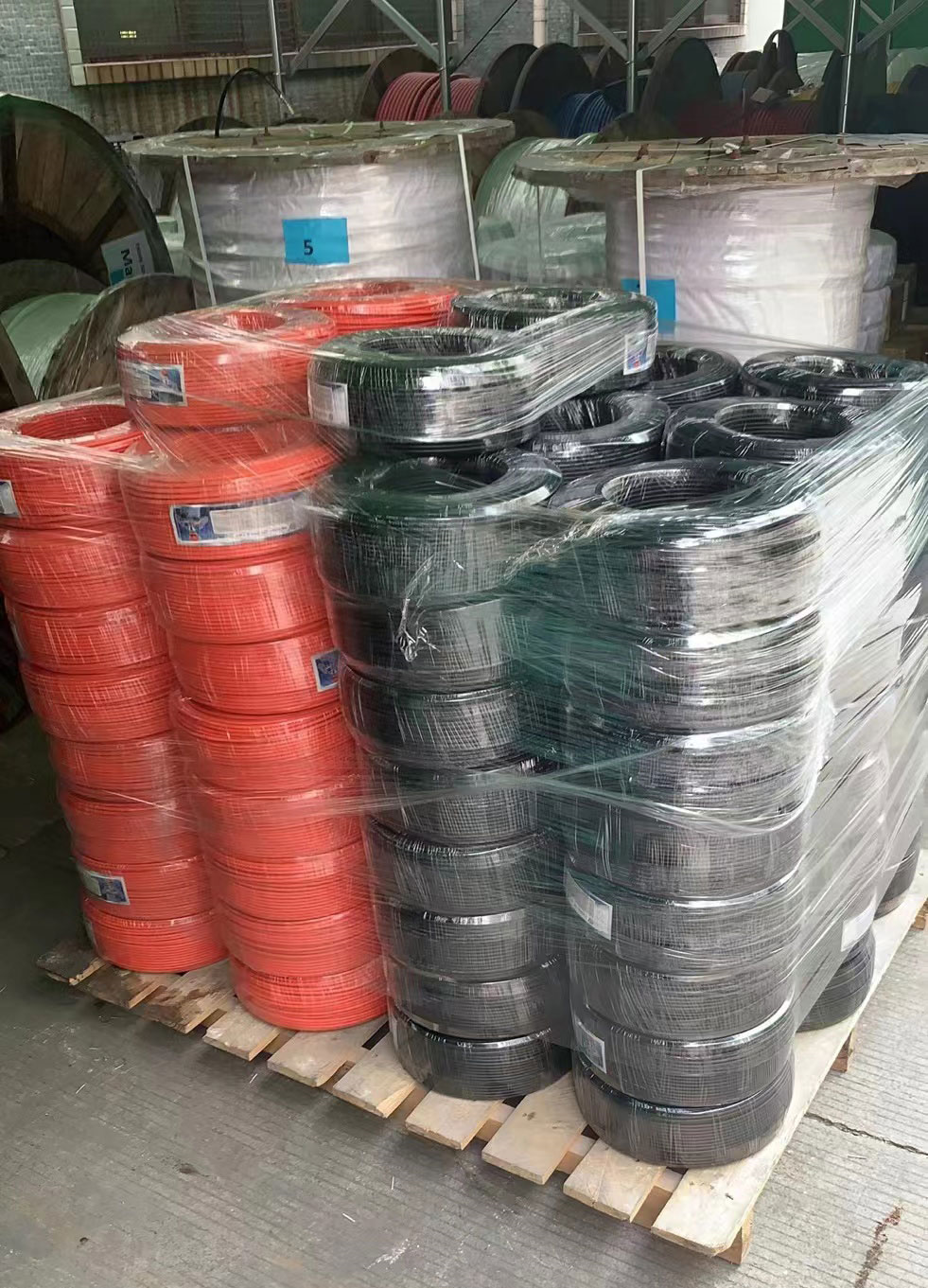

Pakavimas ir siuntimas:
Paprastai, kai kiekis mažas, supakuojame 100 metrų plastikine plėvele, dedame į dėžutę ir siunčiame jūsų adresu greituoju arba oru.
Jei jums reikia didelio kiekio, jis bus supakuotas į 100-metrinius ryšulius ar ryšulius arba medinius padėklus arba medinius padėklus pagal jūsų poreikius ir gabenamas jums reikiamu būdu (jūra, sausuma, geležinkelis ar kita forma) , viskas pagal jūsų pageidavimą
DUK:
K: Ką reiškia THHN?
A: THHN reiškia termoplastinį aukštą karščiui atsparų nailoną.
K: Kuo skiriasi THHN ir THWN?
A: THWN turi oro sąlygoms atsparią striukę, o THHN - ne.
K: Ar THHN kabelis tinkamas naudoti lauke?
A: Jis gali būti naudojamas lauke, vamzdynuose ir bėgimo takuose, tačiau jis netinka tiesioginiam laidojimui.
Kl .: Koks yra didžiausias nailono apvalkalo THHN suvyto kabelio temperatūros įvertinimas?
A: Maksimali temperatūra yra 90 laipsnių sauso / 75 laipsnių drėgno.
Kl .: Ar galima naudoti THHN laidą su nailono apvalkalu drėgnose vietose?
A: Taip, jis tinkamas naudoti drėgnose vietose, bet tik tada, kai yra apsaugotas kanalu arba bėgimo takais.
